200 mm 2 axes 3 capteurs capsule électro-optique pour la surveillance et la reconnaissance

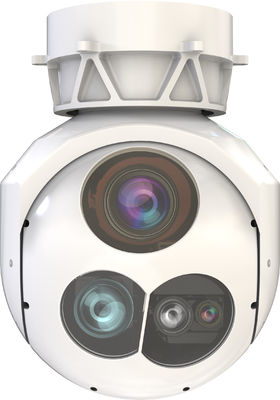

Cette EO Pod est une unité à deux axes, à deux images, dotée d'une caméra de télévision à zoom optique continu 30x intégrée, d'un ensemble d'imagerie infrarouge refroidi à ondes moyennes et d'un éclairage laser.Il comprend des modules intégrés anti-latenceLe QG-200T est principalement utilisé dans les applications de surveillance telles que l'imagerie, la détection, le positionnement, le guidage, le suivi,et reconnaissance d'objets au solSa conception s'adresse à un large éventail d'opérations, y compris l'inspection de la ligne, l'enquête sur les accidents, l'intervention d'urgence, la collecte de preuves par les forces de l'ordre,ainsi que les activités de lutte contre le terrorisme et les émeutes.

Paramètre des capteurs électro-optiques pour la surveillance et la reconnaissance d'objets



Servo		Télévision
Plage de direction N×360°		La bande	00,4 μm/0,9 μm
Plage d'inclinaison -120° ∼40°		Ratio de résolution	Pour les appareils électroniques
la cohérence de précision ≤ 100urad ((2°/1Hz,1°/2Hzfluctuation de fréquence)		Longueur focale	F=4,3 ∼129 mm
Mesure angulairePrécision ≤1mrad		Angle de vue	630,7° ∼ 2,3°
Vitesse angulaire ≥ 60°/s		Zoom optique	30X
Accélération angulaire ≥ 150°/s2		Portée de détection	Un homme à 6 km, un véhicule à 15 km.
Suivi de l'objet unique		Distance de reconnaissance	Un homme à 2 km, un véhicule à 8 km.
Cible Type objectifs génériques		IR
Taux de suivi ≥32 pixels/image		La bande	3 μm5 μm
Taux de cadrage de mise à jour ≥50FPS		Temps de refroidissement	≤ 6 minutes
Trace des objets multiplesn		Ratio de résolution	640 × 512
Objet Type humain, véhicule, navires, avions		Pixel	15 μm
Rappel ≥ 90%		Longueur focale	Zoom de 220 mm/F4.0
Précision ≥ 80%		Angle du champ de vision	130,75° ∼2,5°
Taille minimale de la cible 32×32 @1080P		Portée de détection	Un humain à 4,6 km, un véhicule à 20,0 km.
Quantité cible de suivi ≥ 20		Distance de reconnaissance	humain 1,1 km, véhicule 5,0 km
Taux de transition du suivi ≤15%		Laser Portée Détecteur
Taux de transition de suivi ≥20 FPS		La bande	1064 nm
Taille de l'interface		Énergie de pulsation	40 mJ
Dimension ≤ Φ200 mm × 260 mm		Plage de variation	300m8000m
Poids ≤ 5,5 kg		Précision de la portée	± 5 m
Énergie	18°32VDC ((avec des capacités de protection contre les surtensions)	Méthode et modèle de codage de l'éclairage	Un code de fréquence précis, avec une durée d'éclairage unique d'au moins 25 secondes (le codage peut être réglé).
Consommation 20w (moyenne) 50w (valeur de pointe)		Vidéo et stockage
Interface de communication Porte série, 1 Gbps		Format de la photo	Le format JPEG
Interface vidéo 1 Gbps, SDI		Format vidéo	MP4
Température de l'environnement		Format de codage	Je ne sais pas.264Je ne sais pas.265
Température de fonctionnement -40°C à 60°C		Protocole vidéo	Les résultats de l'enquête sont publiés dans le rapport annuel annuel.
Température de stockage -45°C ∼70°C		Réservation	128 Go
L'impact est de 20 g, 11 ms.





Caractéristiques clés du capteur électro-optique à trois axes pour système UAV

Reconnaissance d'objets par IA: reconnaissance humaine, véhicule, navire et cible
Blocage assisté par IA: reconnaissance et suivi automatiques des cibles
Suivi anti-occlusion: reconnaissance d'objet assistée suivi stable Stabilité à deux axes: isolement complet du mouvement angulaire du porteur
Photographie et enregistrement par deux capteurs: prise en charge de l'analyse postérieure
Stabilisation électronique de l'image: expérience stable au niveau des sous-pixels
Retard anti-liens: objets en mouvement, verrouillage précis
Reconnaissance et suivi d'objets multiples: prend en charge le verrouillage des objets au clavier et le verrouillage des objets par la voix
Mise à niveau à distance de la page Web: support à distance, réponse de deuxième niveau

Effets de la comptabilisation
